產品型號：
更新時間：2025-07-28

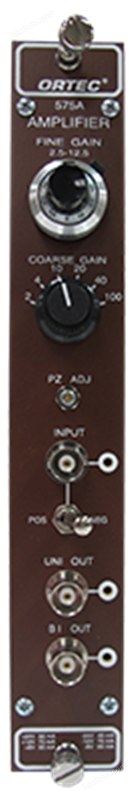

575A宣傳冊 575A宣傳冊（A4） 575A手冊 575A型采用了自動門控基線恢復器（BLR），其系統分辨率幾乎不受輸入計數率的限制。門控基線恢復器包括一個自動噪聲甄別器，用于操作通常為多通道分析儀建立基線參考的傳感電路。譜儀的性能通常取決于BLR閾值設置的精度。575A型具有方便的自動閾值控件，通常能給出與經驗豐富的操作員手動操作一樣好或更好的結果。
575A型脈沖整形網絡產生半高斯型輸出脈沖，改善了噪聲性能并縮短了放大器分辨時間。較短的分辨時間使計數率比具有傳統RC脈沖整形網絡的放大器更高。575A型提供10 V線性輸出，單極性和雙極性輸出脈沖都具有出色的直流穩定性。
性能
| 增益范圍 | 從5到1250可連續調節。 |
| 脈沖形狀 | 當峰值時間等于2.2τ，50％脈沖寬度等于3.3τ，0.1％電平時脈沖寬度等于峰值時間的4.0倍時，在所有范圍內為半高斯型。雙極交叉 = 1.5τ。 |
| 積分非線性 | 對于1.5 μs整形時間，<±0.05％。 |
| 噪聲 | 使用3 μs單極整形時，折合到輸入端<5 μV rms；使用1.5 μs整形時，<7μV；兩者增益都≥100。 |
| 溫度不穩定性 | 增益 ≤±0.0075％/°C，0至50°C。 直流電平 ≤±30μV/°C，0至50°C。 |
| 雙極交叉游動 | 對于50:1動態范圍，在0.5 μs整形時≤±5 ns，包括ORTEC 552型單通道分析儀的貢獻。 |
| 過載恢復 | 對于單極性輸出，使用增益時，在2.5個非過載脈沖寬度內從X300過載恢復到額定輸出的2％以內。對于雙極性，從X500過載的恢復相同。 |
| 恢復器 | 具有自動閾值電路的門控有源基線穩定器將作為信號噪聲函數的閾值電平提供給基線恢復器甄別器。 |
| 譜展寬* | 對于60Co 1.33 MeV伽馬線，在1,000至50,000個計數/秒（單極輸出，1.5 μs整形）的輸入計數率范圍內，在滿量程的85％處通常<10% FWHM。 |
| 譜移位* | 對于60Co 1.33-MeV伽馬線，在滿量程的85％（在單極輸出端、1.5 μs整形、1,000至50,000個計數/秒時進行測量）處，峰值位移通常<0.02％。 |
|
| *這些計數率規格用10％HPGe探測器測得。具有大量慢速上升時間信號的探測器通常結果較差。 |
控件
| 微調增益 | 十圈精密電位器，帶刻度盤，連續可調的直讀增益系數為X2.5至X12.5。 |
| 粗調增益 | 六位開關可選擇增益系數為2、4、10、20、40和100的反饋電阻。 |
| 整形時間 | 三位印刷線路板（PWB）跳線，可通過側面板輕松接近，以為有源脈沖整形濾波器網絡選擇0.5、1.5或3 μs的時間常數。 |
| POS/NEG | 撥動開關可選擇Pos或Neg輸入脈沖極性。 |
| PZ ADJ | 螺絲刀可調電位器用于設置零極點對消，以從30 μs至∞補償輸入衰減時間。 |
輸入端
| 輸入端 | BNC前面板和后面板連接器可接受正或負脈沖，上升時間為10至650 ns，衰減時間為30 μs至∞；Zin =1000 Ω直流耦合；線性值2 V；值20 V。 |
輸出端
| UNI | Zo <1 Ω的前面板BNC連接器和Zo =93 Ω的后面板連接器。具有短路保護功能；0至+10 V滿量程線性范圍；有源濾波器整形；直流恢復，直流電平可調至±15 mV。 |
| BI | Zo <1 Ω的前面板BNC連接器和Zo =93 Ω的后面板連接器。具有短路保護功能；以正波瓣為主和0至+10 V的滿量程線性范圍；有源濾波器整形。 |
| 前置放大器電源 | 后面板標準ORTEC電源連接器（Amphenol 17-10090）與所有ORTEC前置放大器上的自帶和非自帶電源線配對。 |
電氣和機械
| 所需電源 | +24 V, 55 mA; –24 V, 40 mA; +12 V, 70 mA; –12 V, 75 mA。 |
| 重量 | 凈重 1.5千克（3.3磅）。裝運重量 3.1千克（7.0磅）。 |
| 尺寸 | 標準單寬NIM模塊3.43 X 22.13厘米（1.35 X 8.714英寸），符合DOE/ER-0457T的要求。 |
| 型號 | 描述 |
| 575A | 放大器 |
